الدرس الثالث

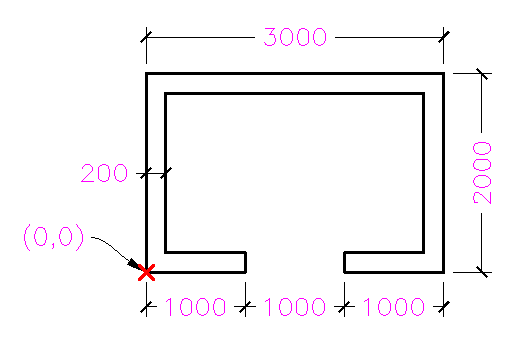

رسم الشكل التالي، باستخدام نظام الإحداثيات الديكارتي المطلق، إذا علمت أن الزاوية اليسرى السفلى للغرفة المبينة في الشكل هي النقطة (0,0). وأن أبعاد الغرفة 3 متر× 2 متر. وأن ثخانة الجدار 20 سم.
ملاحظة: ابدأ برسم الزاوية اليسرى السفلى للغرفة (العلامة الحمراء)، باتجاه عقارب الساعة.

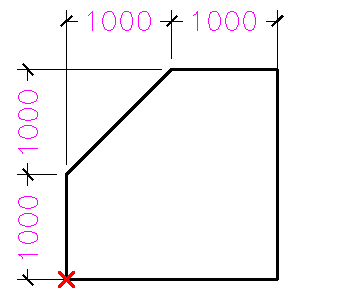

ارسم الشكل التالي باستخدام نظام الإحداثيات الديكارتي النسبي، مسترشداً بالأبعاد المبينة. وابدأ بالرسم في موقع العلامة الحمراء، باتجاه عقارب الساعة.

 line
0,0
0,2000
3000,2000
3000,0
2000,0
2000,200
2800,200
2800,1800
200,1800
200,200
1000,200
1000,0
close


 line
انقر حيثما ترغب بزر الفأرة الأيسر
@1000,1000
@1000,0
@0,-2000
close


 line
انقر حيثما ترغب بزر الفأرة الأيسر
@500<135
@500<45
@500<135
@500<45
@500<-45
@500<45
@500<-45
@500<225
@500<-45
@500<225
@500<135
close
